Anslutningar

DIN-kontakten

DIN - kontakten har ibland samma nivå på ingången som RCA - kontakterna men vanligen är den 20 - 30 dB känsligare. Den är lätt att överstyra med mätinstrumentet ( generatorn ).
Stiftanvändningen nedan gäller förstärkare.

1. Inspelning ( till bandspelare ) vänster kanal
4. Inspelning ( till bandspelare ) höger kanal
2. Jord
3. Avspelning ( från bandspelare eller annat ) vänster kanal
5. Avspelning ( från bandspelare eller annat ) höger kanal

På bandspelare gäller nedanstående.

1. Inspelning ( från förstärkare ) vänster kanal
4. Inspelning ( från förstärkare ) höger kanal
2. Jord
3. Avspelning ( till förstärkare ) vänster kanal
5. Avspelning ( till förstärkare ) höger kanal

RCA-kontakten

RCA - kontakten kallas även phonokontakt och US - pinjack . Skärm på ytterhöljet och signal på mittstiftet

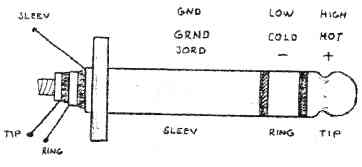

Tele-kontakten

Tele jackar förekommer i stereo och mono samt i 6,3 mm ( ¼ tum ) och 3,15 mm.
Vanligast är 6,3 mm i såväl balanserat som obalanseat. Vid stereo är spetsen vänster kanal, ringen höger kanal och det långa stycket jord.
Spetsen är alltid signalförande. Vid balanserade kablar är ringen cold och tipen hot

XLR-kontakten

XLR - kontaken är vanlig som mikrofonkontakt men även som linjenivå anslutning, kallas även Cannon - kontakt
Vanligtvis användes NAB standarden med hona ( female ) som ingång ( input )
Vilken av tvåan och trean som är "hot " och "cold " skiftar men standard är tvåan hot.
